TSC投切開關
產品介紹
GRO-TSC晶閘管投切開關是無機械觸點的電子開關 , 可跟蹤負載無功電流變化 , 對電力電容器組采用過零快速投切，切除過程中無操作過電壓電弧重然現象。響應時間快，可頻繁投切。無噪音, 使用壽命長，維修量少，可在電容器切除后的任何電壓，任何狀態自動投入。具備缺相, 相序自動識別，過溫保護并報警輸出，運行指示等功能。主要優點是保證零點電流投切，無涌流, 是一種非常理想的投切開關。
| 技術參數： | |
|---|---|
| 額定電壓: | 共補: AC 380V土20% 50Hz 分補: AC 220V土20% 50Hz |
| 工作電源: | 共補: AC 380V/220V土20% 50Hz 分補: AC 220V土20% 50FHz |
| 控制電壓: | 直流電壓5~12V/10mA ( 由控制器提供控制電壓 ) |
| 動作響應時間: | ≤10ms |
| 環境條件: | 介質無導電塵埃) |
| 安裝孔尺寸: | 140mm x 80mm |
| 額定容量: | 共補: ≤60kvar 分補: ≤50kvar |
| 電源電壓諧波畸變率: | ≤5% |
| 環境溫度: | 25℃~+55℃, 濕度≤90%，海拔2000米以下 ( 超出范圍請致電咨詢 ) |
| 外形尺寸: | 160mmx180mmx170mm ( 長 x 寬 x 高 ) |

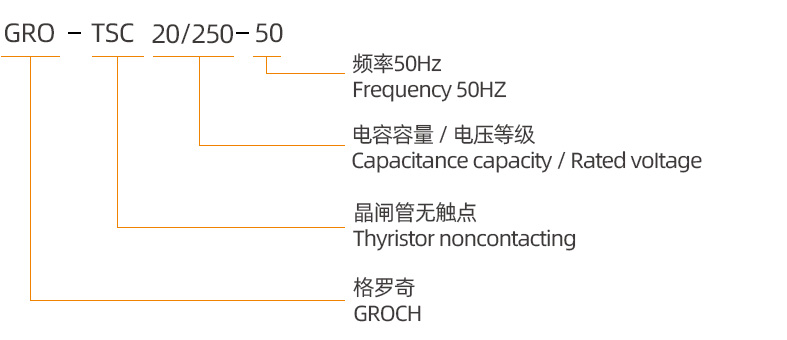

選型表
| 補償方式 Compensation method | 電容容量 Cap.(kvar) | 型號 Type | 補償方式 Compensation method | 電容容量 Cap.(kvar) | 型號 Type |
|---|---|---|---|---|---|
| 三相共補 3 phase common compensation | ≤20 | GRO-TSC 20/450 | 分相補償 split-phase compensation | ≤20 | GRO-TSC 20/250 |
| ≤30 | GRO-TSC 30/450 | ≤30 | GRO-TSC 30/250 | ||
| ≤40 | GRO-TSC 40/450 | ≤40 | GRO-TSC 40/250 | ||
| ≤50 | GRO-TSC 50/450 | ≤50 | GRO-TSC 50/250 | ||
| ≤60 | GRO-TSC 60/450 |
共補型接線圖示如下：
分補型接線圖示如下：
